GZPD-900-WRT型 開關柜多狀態智能監測裝置
上一個產品： GZPD-800TUA型 開關柜局部放電在線監測裝置
下一個產品： GZPD-800AT型 開關柜局部放電在線監測裝置
詳情介紹
產品概述
GZPD-900-WRT型開關柜多狀態智能監測裝置適合已帶電運行的開關柜加裝，具備優良的軟件及硬件濾波功 能。系統通過智能特高頻局放傳感器、智能超聲波局放傳感器、智能暫態地電壓局放傳感器獲取開關柜運行中的狀態 信息，進一步采用LoRa無線通訊方式傳輸至開關柜無線數據接收終端，實現開關柜運行狀態監測，為開關柜檢修提 供依據。

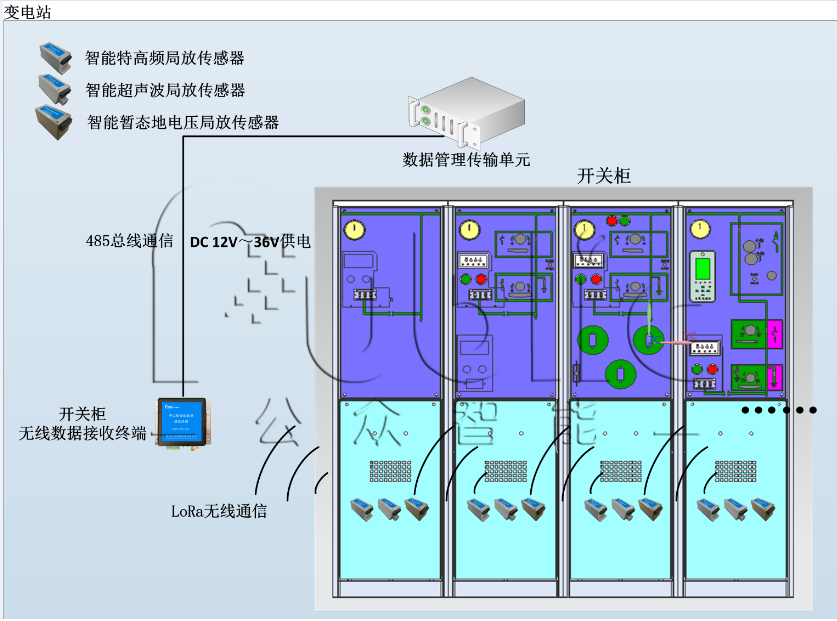

圖1 系統結構示意圖
主要組件介紹
1、開關柜無線數據接收終端
開關柜無線數據接收終端和數據管理傳輸單元之間采用RS485通訊方式，開關柜無線數據接收終端和智能特高頻 局放傳感器、智能超聲波局放傳感器、智能暫態地電壓局放傳感器之間采用LoRa無線通訊方式。開關柜無線數據接 收終端采用寬電壓供電：DC 12V～36V。

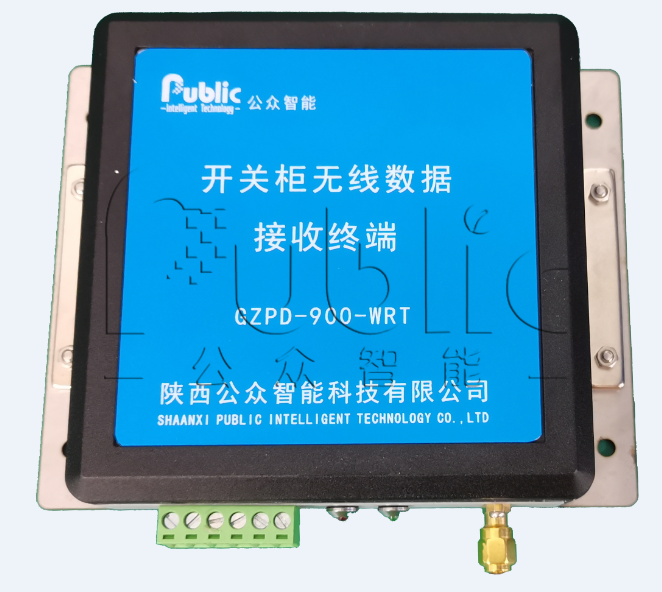

圖2 開關柜無線數據接收終端

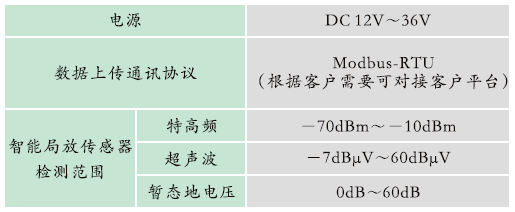

技術指標：
2、智能特高頻局放傳感器
智能特高頻局放傳感器能夠監測開關柜運行中的特高頻信號，該傳感器采取智能化傳采一體設計，信號采用無線 傳輸，供電方式為電池供電。其兼顧了低功耗和遠距離數據傳輸?shù)囊螅杀苊庀噜徳O備間模擬信號的同頻與鄰頻干擾。

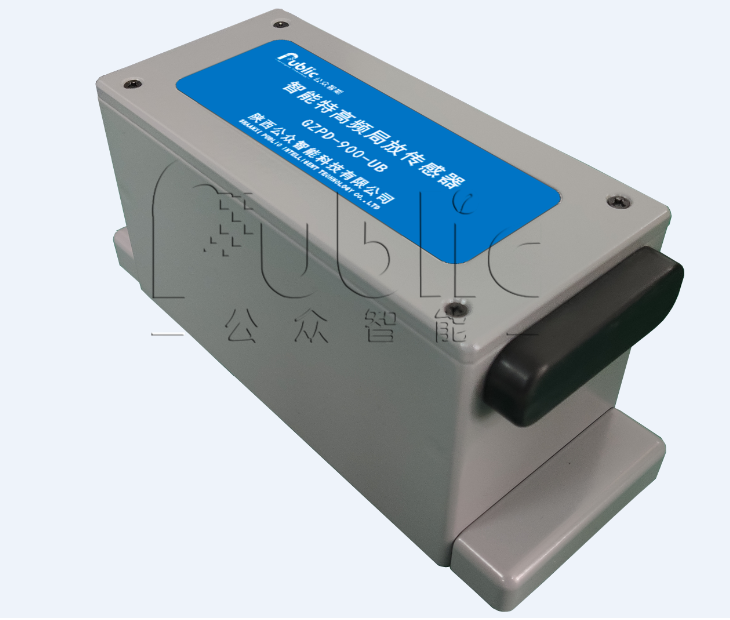

圖3 智能特高頻局放傳感器
技術指標：
3、智能超聲波局放傳感器
智能超聲波局放傳感器能夠監測開關柜運行中的超聲波信號，該傳感器采取智能化傳采一體設計，信號采用無線 傳輸，供電方式為電池供電。其兼顧了低功耗和遠距離數據傳輸?shù)囊?，可實現靈活安裝。
圖4 智能超聲波局放傳感器

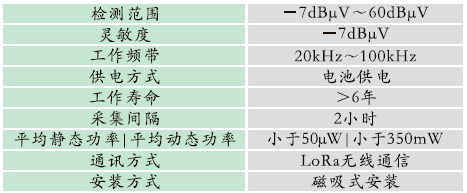

技術指標：
4、智能暫態地電壓局放傳感器
智能暫態地電壓局放傳感器能夠監測開關柜運行中的暫態地電壓信號，該傳感器采取智能化傳采一體設計，信 號采用無線傳輸，供電方式為電池供電。其兼顧了低功耗和遠距離數據傳輸?shù)囊?，可實現靈活安裝。

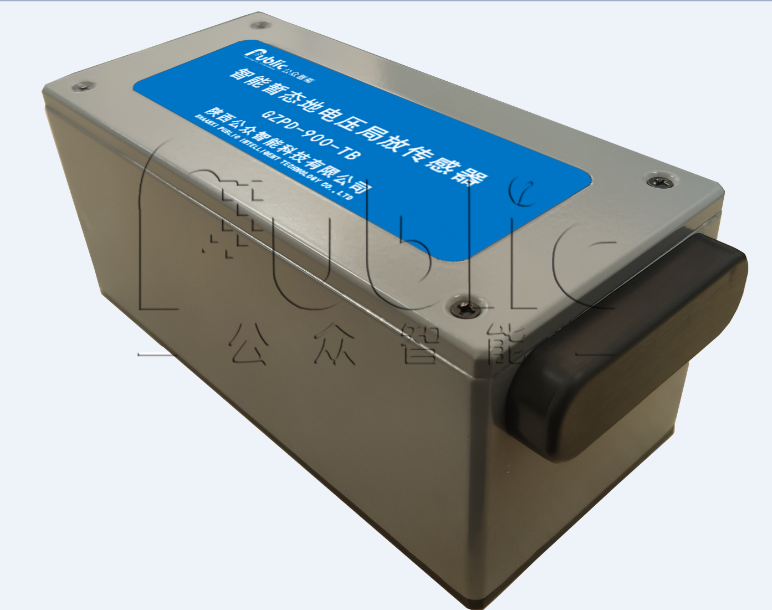

圖5 智能暫態地電壓局放傳感器

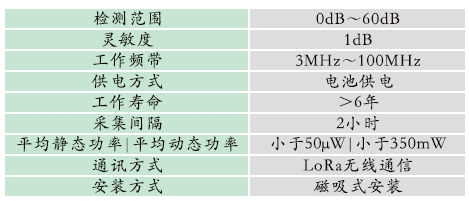

技術指標：
