GZS-1000型 斷路器機械特性在線監測系統
詳情介紹
產品概述
GZS-1000型斷路器機械特性在線監測系統主要用于在線監測開關柜內斷路器的機械動作性能，在不破壞原有結構的前 提下，能夠及時了解斷路器的機械性能，當發生異常時能夠及時維護，減少因斷路器自身故障而引起的意外損失，為開關柜的狀態檢修提供依據。

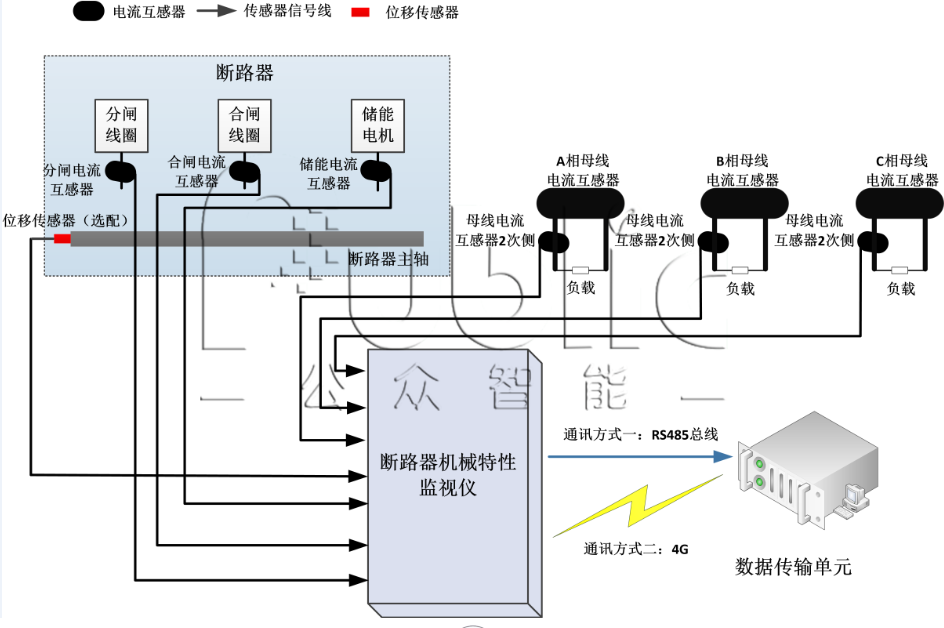

圖1 系統結構示意圖
產品功能
基本功能：
記錄斷路器分/合閘過程中的分/合閘線圈電流、儲能電機電流波形，分析獲得線圈的通斷電時刻、電機通斷電時刻等關鍵參量。
結合儲能電機電流波形幅值變化，分析儲能傳動結構的磨損情況及衰化趨勢。
可選功能：
通過測量斷路器分、合閘時主軸旋轉角度間接測量動觸頭行程。
主要組件介紹
1、斷路器機械特性監視儀
采用嵌入式高性能處理器，在保證高速采樣的同時，大幅降低了裝置功耗。斷路器機械特性監視儀通過485總線 /4G方式和Modbus-RTU協議通訊。
圖2 斷路器機械特性監視儀

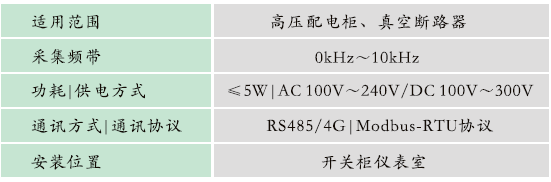

技術指標：
2、電流互感器
電流互感器采用開口設計，可在不斷開被測母線的情況下將傳感器安裝在任意理想的位置，方便施工，體積小， 重量輕，測量范圍寬。
圖3 電流互感器
技術指標：
3、角位移傳感器【選配】
本系統可選配角位移傳感器，在不破壞原有結構的前提下，通過測量斷路器分、合閘時主軸旋轉角度間接測量動 觸頭行程，為判斷開關柜健康狀況提供依據。

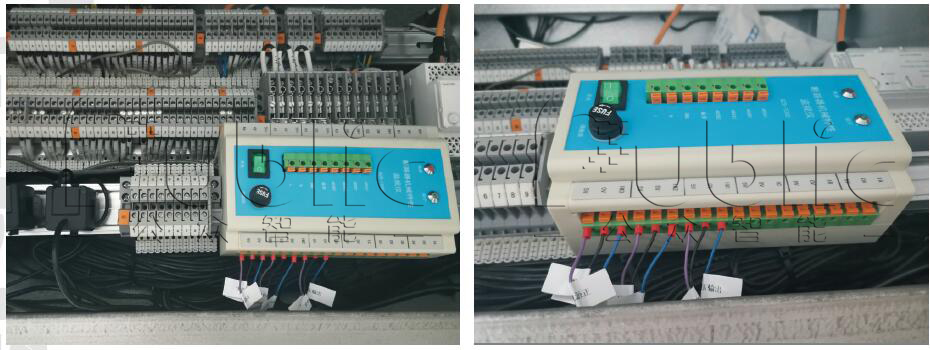

現場安裝圖片
圖4 現場安裝圖片
