GZPD-1000型 高壓電纜局部放電在線監測系統
詳情介紹
產品概述
局部放電檢測一直是電纜絕緣(特別是塑料電纜)非破壞性電氣檢驗的主要項目，越來越被看作是一種最有效的絕緣診斷方法，目的是觀察和研究局部放電引起的絕緣老化問題。
電纜投運初期及電纜運行末期，受電纜接頭制作工藝、電纜本體絕緣樹枝老化、電-熱老化及附件老化的影響，電力電纜的故障率較高。國內外運行經驗和研究成果表明：XLPE電力電纜性能早期劣化或使用壽命很大程度上取決于其絕緣介質的樹枝狀老化，而局放測量是定量分析樹枝狀劣化程度的有效方法之一。

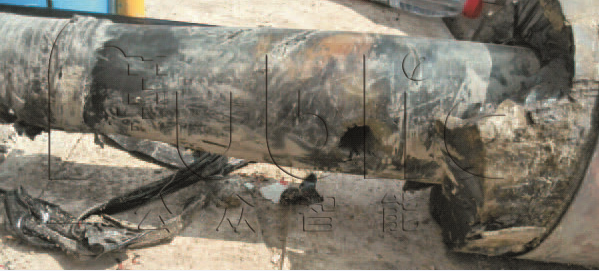

圖1 被擊穿的電纜接頭照片
(該接頭在爆炸前，我公司的局放監測 系統已提前1個月報警)
系統結構原理
高壓電纜局部放電在線監測系統通過安裝在電纜接頭接地線 上的高頻脈沖電流傳感器，來耦合電纜本體里的局部放電脈沖電 流信號;耦合到的脈沖信號通過同軸電纜傳送至局部放電采集 器，對模擬信號經過放大、模數轉換后變成數字信號再傳送至監 測主機。工頻相位互感器采用羅氏線圈耦合電纜本體的工頻信 號，用于同步采集器。
其系統原理及結構如圖2.1及2.2所示:

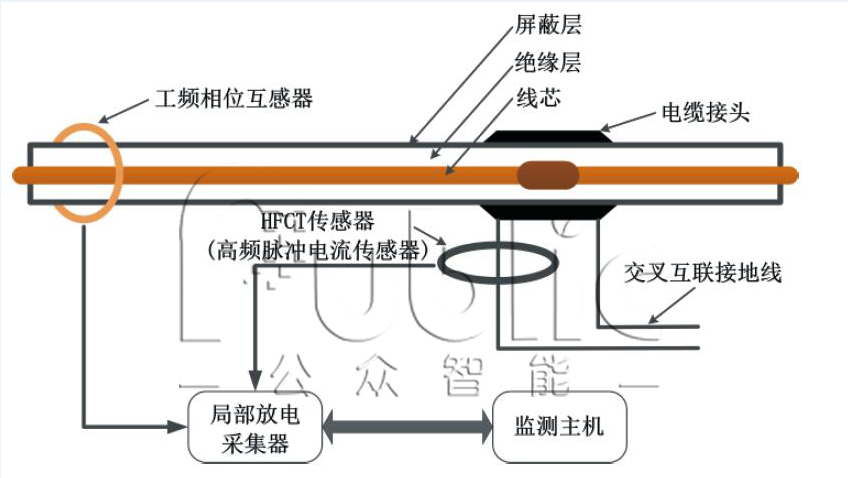

圖2.1 系統原理圖

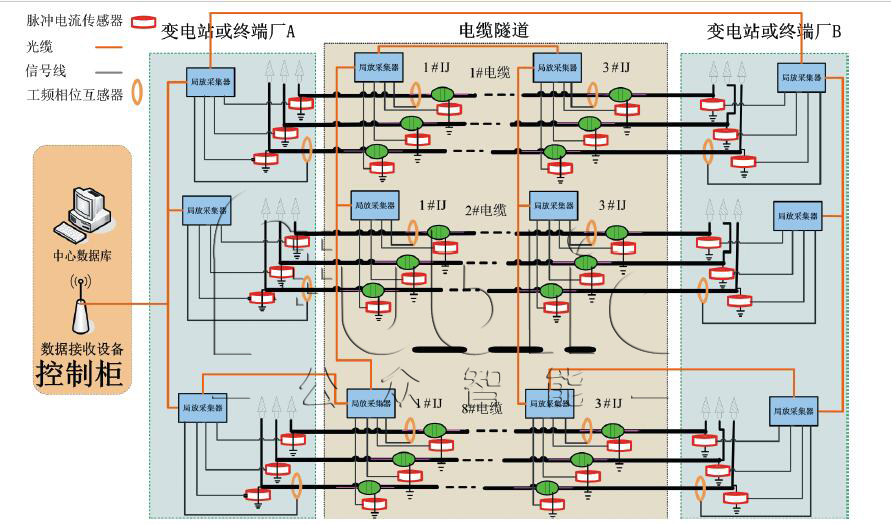

圖2.2 系統結構圖

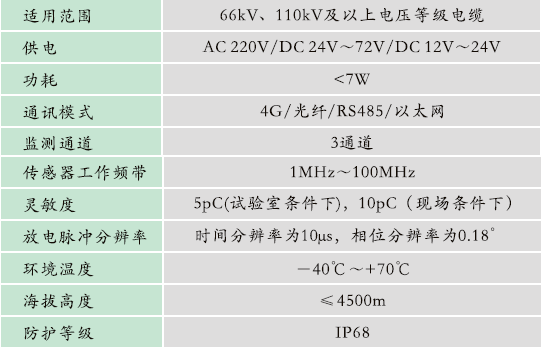

性能指標
系統優勢
采用開合式鉗形傳感器 結構緊湊 拆卸安裝 方便，不需要停電，可以很方便的對重點站、重點設備、異常設備進行長期監測。
系統采用模擬濾波、頻率特征分析、脈沖分 組、周期脈沖剔除、設置動態閾值、開相位窗 口等綜合抗干擾措施，使局放測試數據真實可靠。
帶通濾波技術與噪聲識別及剔除算法聯合運用可有效識別局放信號。
主要組件介紹
HFCT傳感器采用鉗式結構設計 外殼采用鋁合金材料 外表采用氧化絕緣工藝處理 接口是防水接頭。利用羅 氏線圈原理，實時感應1MHz～100MHz頻帶的局部放電信號，實現對電纜局部放電信號的耦合。
現場安裝圖

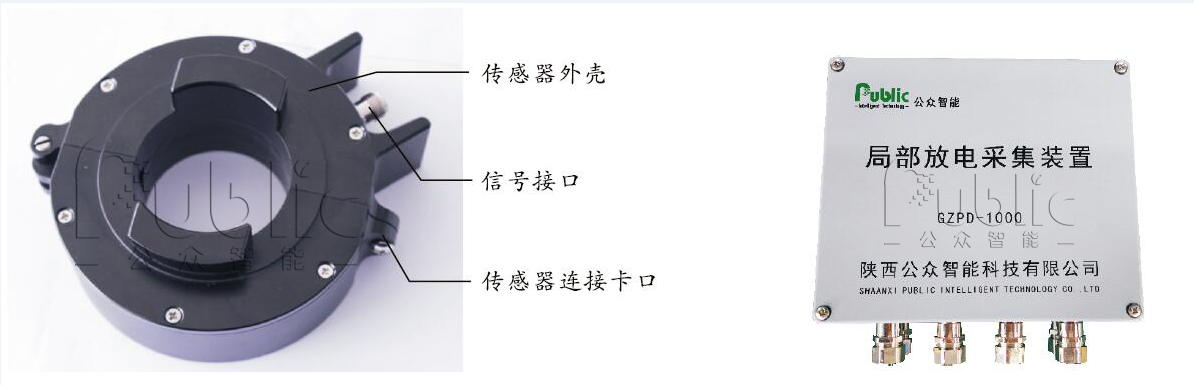

圖5 HFCT傳感器現場安裝圖 圖6 局部放電采集器現場安裝圖
相關標簽： 電纜局部放電
