GZPD-1000B型 變壓器局部放電在線監測系統
詳情介紹
產品概述
GZPD-1000B型變壓器局部放電在線監測系統適用于對變壓器進行狀態監測與缺陷診斷，系統采用分布式結 構、現場測量、數字傳輸。能夠?qū)\(yùn)行變壓器的當前狀態及發展趨勢進行分析判斷，為設備的運行和維護提供決策 參考，為設備已有故障或潛在故障的判斷提供依據。系統采取模擬濾波、周期脈沖剔除、設置動態閾值、開相位窗 口等抗干擾措施，保證監測結果的真實可靠。
系統原理
采用電場耦合傳感器及HFCT傳感器耦合高頻局部放電信號，并通過同軸電纜將信號傳輸?shù)骄植糠烹姴杉鳌? 電場耦合傳感器包裹于高壓電纜的護層之上和高壓電纜的鎧裝之間形成電容通路，局放產生的高頻信號經由這個通 路傳遞，最后通過取樣單元獲取高頻脈沖電流信號。 變壓器局放監測系統采用分層分布式結構，共分三層： 傳感器層、數據采集層、監測預警及分析診斷層。

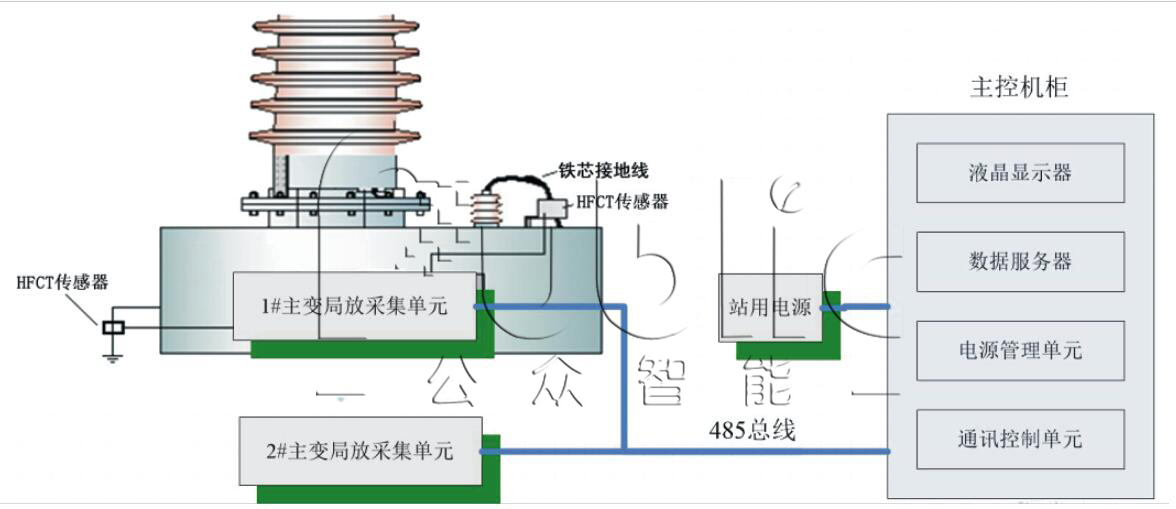

圖1 系統原理圖
圖2 系統結構示意圖
現場安裝示意圖
圖3 傳感器現場安裝圖
