高壓電氣設備溫度監測一直都是電氣設備運行狀態監測的主要內容之一，對每臺高壓開關、母線接頭、戶外刀閘、變壓器、觸頭等位置進行實時的溫度監測，可有效把控設備老化速度、負荷狀況等，從而有效降低事故的發生率。

基于此，陜西公眾電氣研發無線無源溫度監測系統，可直接安裝到每臺變壓器、斷路器、隔離開關、負荷開關、熔斷器、電流互感器和電壓互感器等位置，系統配備標準通訊接口，可聯網、可輔助其他系統使用。通過上位機軟件，可實時顯示測量位置的溫度數據，預警告警狀態等，為高壓設備的維護提供數據支持，實現了高壓設備熱故障預知維修。

下面，關于無線無源溫度監測系統結構原理及系統優勢，小編帶大家一起來看看吧。

1、結構原理

開關柜無線無源溫度監測系統主要由無線測溫監測主機、微型無線無源測溫傳感器及上位機軟件組成，數據上傳至站內溫度監測系統平臺，在用戶需要時可對接到綜合監控平臺。

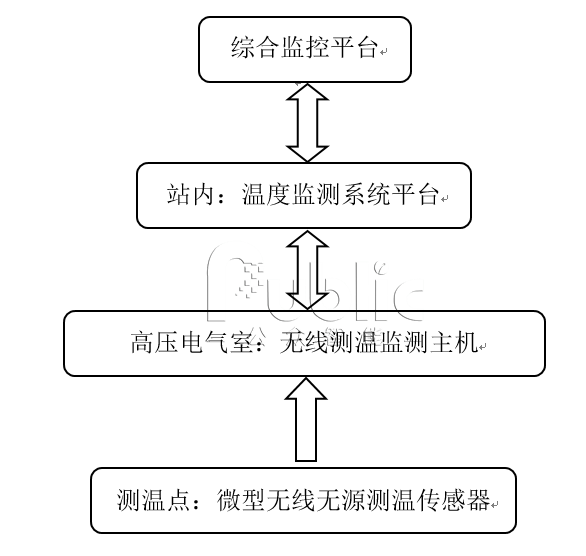

其系統結構圖如下圖所示：

2、性能優勢

(1)本系統采用具有較好的繞射性能、傳輸距離遠的Sub-1G系列無線自組網技術，形成無線感知網絡。

(2)無線無源測溫傳感器采用進口高精度數字化測溫芯片。測溫芯片與金屬導熱蓋板接觸可靈敏的感應到溫度值的變化。

(3)該傳感器采用感應取電的方式供電，可根據取電電纜的電流大小自適應調整溫度采集頻率，并將采集到的溫度及電壓等參數上傳到無線測溫監測主機。

(4)無線測溫監測主機將接收到的數據進行整理以供其他設備讀取。
