案例經過

　　11月16日，某市220kV某渡2461線某東2462線上改下工程即將竣工投運，客戶在投運前對兩回路電纜進行預防性試驗，同時決定采用我司的便攜式局放檢測裝置進行局放檢測。圖1為試驗所用的升壓設備。

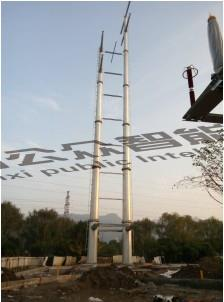

　　圖1 ：VF-3型變頻串聯諧振成套實驗裝置

　　在實驗過程中，便攜式局放檢測裝置檢測到某渡線A相有較大放電信號，經過分析，初步判斷為電纜中間接頭產生，客戶遂決定對該處電纜進行更換。

　　11月23日，電纜接頭更換完畢，采用便攜式局放檢測裝置重新對該處接頭進行了檢測，結果局部放電信號基本消失。

　　檢測分析方法

　　實驗采用VF-3型變頻串聯諧振成套實驗裝置，由圖1所示的終端接頭處施加216kV交流電壓，該設備的安裝方式如圖2所示。分別對兩條回路的三相電纜施加逐步增加至216kV的電壓，并保持一個小時。

　　圖2：某渡線電纜終端接頭

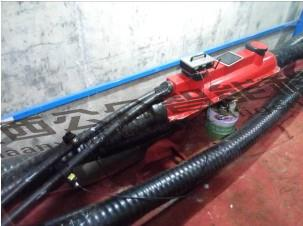

　　圖3為某東線中間接頭C相測試過程示意圖，圖4為HFCT傳感器安裝示意圖。

　　圖3：某東線中間接頭測試示意圖

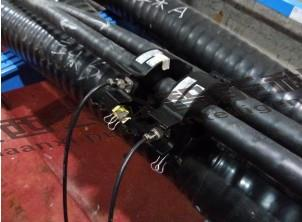

　　圖4：HFCT傳感器安裝示意圖

　　圖5：某渡線A相幅值趨勢圖

　　圖6：某渡線A相頻次趨勢圖

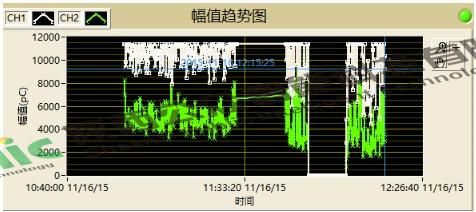

　　圖5和圖6為某渡線中間接頭A相幅值頻次趨勢圖。以該圖為例，左側為幅值趨勢圖，該圖橫坐標為時間，縱坐標為幅值(pC)，白色曲線表示通道一數據，綠色曲線表示通道二數據。

　　從圖中可以看出，測量時間大約持續1h，在這段時間內，某渡線A相電纜的電壓由0V升至216kV，并一直保持直到測量結束。在整個測量過程中，通道一測量得到的局放幅值曲線在8000至11353pC間波動(因設備量程的原因，實際放電可能更大)，最大值為11353pC;通道二測量得到的局放幅值曲線最大值為9500pC。頻次趨勢圖顯示在整個測量過程中測到的局放頻次分別在1000和800以上。

　　綜合這兩個歷史趨勢圖可以看出，該條電纜在整在個耐壓試驗過程中有明顯局放產生。

　　圖7：某渡線A相中間接頭更換過程示意圖

　　客戶獲知該情況后，同接頭制作廠家進行了溝通，確認該接頭在制作過程中存在工藝問題，并立即安排進行更換。更換完畢后，再次對該接頭進行測量，局放信號消失。
