電纜故障類型分析

01

電力電纜按電壓等級分有低壓電纜、中壓電纜、高壓電纜等，從它們的結構特征來分析，電纜單相接地故障較為常見，多是因?yàn)殡娎|受到外力破壞原因?qū)е碌摹．?dāng)然不排除本身產品質量導致，但這種內部短路，從外觀看不出跡象，比較少見。

電纜相間短路故障較少，這是因?yàn)橄嚅g短路一般都是在運行中發生，發生故障時會產生強大的短路電流，從而引起速斷保護動作而跳閘。強大的電流所造成的高溫一般都會把電纜燒斷導致開路性故障。

02

從電纜故障部位來看，電纜最薄弱的地方就是中間接頭，一般的電纜都會有一個或多個中間接頭，一些電纜在做中間接頭時，由于環境條件限制、再加上電纜敷設后沒有進行防潮處理，制作時中間接管壓接不緊密，可能導致電纜中間接頭受潮和工藝缺陷。像這樣的電纜在運行中，長期處于高壓電場的作用下產生電暈及游離放電，使絕緣本身形成水樹，直至絕緣老化并擊穿。

怎么準確快速進行電纜故障定位?

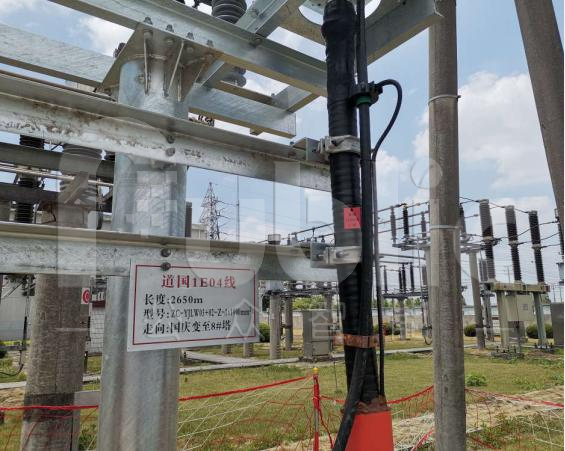

陜西公眾電氣研發的電纜接頭綜合在線監測系統適用于6kV至500kV等級電纜接頭的局放、接地環流及溫度在線監測，能實時顯示電纜接頭的局放幅值、頻次以及環流和溫度數據，確定放電點位置和方向，必要的時候給出報警，并能存儲測試譜圖、放電趨勢，從而及時發現電纜接頭的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為電纜維修工作提供支撐。
